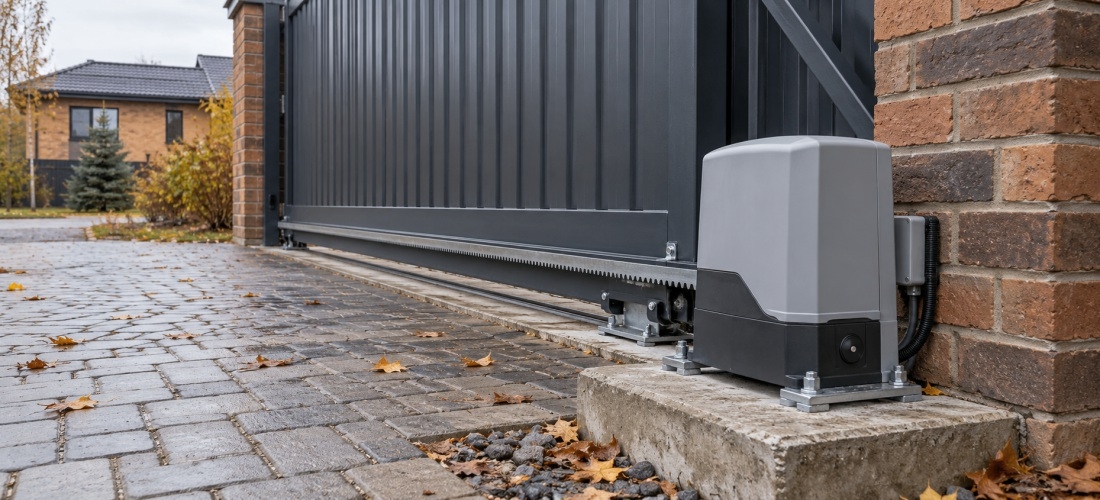

Привод для откатных ворот: как выбрать по весу, интенсивности и условиям эксплуатации
- 27 октября 2026
Чтобы выбрать привод для откатных ворот, определите массу створки с обшивкой, ширину проёма и число открываний в сутки. Затем подберите модель с запасом по тяговому усилию 30–40% и подходящей интенсивностью работы, проверьте климатическое исполнение и комплектацию — фотоэлементы, пульты, рейку.
Что такое привод для откатных ворот и как он работает
Это электромеханическое устройство, которое сдвигает створку вдоль направляющей балки без участия человека. Внутри корпуса — электродвигатель и редуктор, понижающий обороты и увеличивающий момент на выходной шестерне.
Шестерня входит в зацепление с зубчатой рейкой на нижней части полотна. Вращение превращается в поступательное движение, и створка уезжает в сторону. Крайние положения фиксируют концевые выключатели: механические (пружина с наконечником, касающаяся рейки) или магнитные на датчике Холла, которые не соприкасаются с рейкой и надёжнее работают в мороз и при осадках.
Всем управляет плата с процессором: она принимает сигнал от пульта, кнопки или домофона, задаёт направление и следит за током двигателя. При резком росте нагрузки движение останавливается.
Базовый комплект привода Roteo, который устанавливает Марди, включает:
- электропривод со встроенным блоком управления и радиоприёмником;
- два четырёхканальных пульта;
- универсальную монтажную пластину и крепёж;
- ключи для ручной разблокировки.
- Зубчатую рейку, фотоэлементы и сигнальную лампу докупают отдельно или выбирают расширенный комплект, где они уже есть.
Сам по себе мотор бесполезен, если полотно тяжело катится. Автоматика только двигает створку, но не компенсирует перекос опор и изношенные ролики.
Какие приводы для откатных ворот бывают
Оборудование классифицируют сразу по нескольким признакам, и у каждого есть практические последствия.
По типу двигателя:
- асинхронные на 230 В — самые распространённые, простые и недорогие; именно такие двигатели стоят в приводах Roteo;
- низковольтные на 24 или 36 В — плавный разгон и торможение, без рывков, ресурс выше;
- с бесщёточным мотором — тише, экономичнее, рассчитаны на высокую интенсивность.
Сетевые приводы Roteo работают в широком диапазоне напряжения — от 160 до 270 В, поэтому скачки в сети им не страшны. Если электричество на участке часто пропадает, выбирайте привод с аккумуляторным модулем или оставьте возможность ручного открывания: при отключении питания привод Roteo блокирует створку, а открыть её можно только ключом разблокировки из комплекта.
По монтажу встречаются конструкции под стандартную закладную площадку и компактные корпуса для узких ниш. Для холодных регионов важен температурный диапазон: приводы Roteo работают до −30 °С без обогревателя и до −60 °С с обогревательным элементом.
По назначению технику делят на бытовую (частный дом, дача), полупрофессиональную (ТСЖ, небольшие базы) и промышленную — для проходных и складов, где створки весят несколько тонн.
Как подобрать привод по весу и длине полотна
Главный критерий — масса створки с учётом каркаса, консольной балки, противовеса и обшивки. Полотно, зашитое профлистом или сэндвич-панелью по всей площади, заметно тяжелее «решётчатого» того же размера.
Порядок расчёта простой:
Умножьте площадь полотна на удельный вес обшивки или возьмите паспортные данные изготовителя ворот.
Прибавьте массу каркаса и консоли.
Добавьте запас по тяговому усилию 30–40%.
Сопоставьте итог с паспортным пределом модели по весу и тяговому усилию.
Запас нужен не ради перестраховки. Зимой ролики подмерзают, в направляющую набивается лёд и песок, сопротивление качению растёт. Подобранный впритык мотор-редуктор работает на пределе и быстро выходит из строя.
Второй параметр — ширина проёма и длина створки: чем они больше, тем выше нагрузка на зацепление и длиннее путь. Отдельно учитывайте парусность — глухая обшивка превращает полотно в парус, и при боковом ветре нагрузка на шестерню заметно возрастает.
Интенсивность использования и режим работы
Два мотор-редуктора с одинаковым усилием могут вдвое отличаться по ресурсу — из-за разной продолжительности включения. Этот показатель отражает, какую долю времени двигатель способен работать без паузы на охлаждение.
У бытовых приводов интенсивность обычно 25–50%: у Roteo RTO-500 и RTO-1000 — 25%, у RTO-2000 — 50%. Для въезда в частный дом, где створка ездит 4–8 раз в день, этого достаточно с запасом.
На коммерческом объекте картина другая. Если машины идут потоком и въезд работает каждые пару минут, бытовой привод уйдёт в тепловую защиту. Здесь нужна промышленная автоматика с интенсивностью, близкой к 100%, — её подбирают под объект индивидуально.
| Сценарий | Циклов в сутки | Класс оборудования |
|---|---|---|
| Дача, сезонное использование | до 10 | бытовой, базовый |
| Коттедж, семья с двумя авто | 10–30 | бытовой усиленный |
| Двор многоквартирного дома | 50–150 | полупрофессиональный |
| Проходная предприятия, автопарк | от 200 | промышленный |
Дополнительные критерии выбора: скорость, безопасность, управление
Скорость открывания у бытовых приводов — порядка 0,15–0,2 м/с. Приводы Roteo двигают створку со скоростью 0,2 м/с: проём шириной 4 метра открывается примерно за 20 секунд. В конце хода привод плавно тормозит, поэтому створка не бьёт в улавливатель.
Безопасность складывается из нескольких слоёв:
- фотоэлементы — обязательный минимум, останавливают или реверсируют створку при перекрытом луче;
- защита от препятствия по току двигателя — реагирует на возросшее сопротивление;
- сигнальная лампа — предупреждает о начале движения;
- механическая разблокировка ключом — на случай аварии.
По управлению выбор широкий: брелок с плавающим кодом, кодонаборная панель, считыватель карт, GSM-модуль, приложение в смартфоне, связка с домофоном или системой контроля доступа. Для коммерческих въездов часто добавляют петлевой детектор транспорта.
Климатическое исполнение смотрят отдельно: рабочий диапазон температур, степень защиты корпуса (желательно не ниже IP44 — такая у приводов Roteo), возможность установить обогреватель. Приводы Roteo требуют заземления — это нужно учесть при подводке питания.
Сравнение приводов для откатных ворот по ключевым параметрам
Сводная таблица по приводам Roteo помогает быстро понять, какая модель подходит под ваши ворота.
| Модель | Макс. вес створки | Тяговое усилие | Интенсивность | Питание | Типовой объект |
|---|---|---|---|---|---|
| Roteo RTO-500 / RTO-500M | до 500 кг | 500 Н | 25% | 230 В | дача, лёгкие ворота частного дома |
| Roteo RTO-1000 / RTO-1000M | до 1000 кг | 700 Н | 25% | 230 В | коттедж, ворота с глухой обшивкой |
| Roteo RTO-2000 / RTO-2000M | до 2000 кг | 1100 Н | 50% | 230 В | тяжёлые и широкие ворота, ТСЖ, малый бизнес |
| Промышленная автоматика | от 2000 кг | подбирается | до 100% | 230/400 В | склад, автопарк |
Заявленный предел по массе рассчитан на легко катящееся полотно. В реальной эксплуатации берите модель с запасом 30–40%: например, для створки весом 600–700 кг подойдёт RTO-1000, а не RTO-500.
Производители автоматики: обзор брендов
На рынке представлены и международные марки, и локальные производства. Итальянские линейки исторически задали стандарт: модельный ряд от лёгких бытовых до промышленных решений, развитая периферия, хорошая совместимость аксессуаров.
Продукция Алютех заметна доступностью сервиса: запчасти и платы есть у дилеров почти в каждом регионе, а ассортимент охватывает приводы для откатных, распашных и секционных ворот, шлагбаумы. Это удобно, когда вся въездная группа собирается у одного поставщика. Марди как официальный представитель Алютех устанавливает приводы серии Roteo: RTO-500, RTO-1000 и RTO-2000.
Азиатские марки берут ценой и неплохой базовой надёжностью, но ремонтопригодность у них скромнее. Отечественные сборки нередко выигрывают по морозостойкости, поскольку проектируются под местный климат.
При сравнении производителей смотрите не только на характеристики:
- срок гарантии и условия её сохранения (часто нужен монтаж сертифицированной бригадой);
- наличие сервисных центров в вашем городе;
- доступность плат управления и шестерён через 5–7 лет;
- совместимость пультов и фотоэлементов с другими линейками.
Рейтинг приводов для откатных ворот по задачам
Подборка построена не по маркам, а по типовым сценариям — так подбирать проще.
Лёгкие ворота частного дома — Roteo RTO-500: створка до 500 кг, тяговое усилие 500 Н, интенсивность 25%. Подходит для ворот шириной до 10 м при нечастом использовании.
Средняя створка коттеджа — Roteo RTO-1000: до 1000 кг, усилие 700 Н. Оптимальный баланс цены и надёжности для ворот с глухой обшивкой.
Тяжёлое полотно — Roteo RTO-2000: до 2000 кг, усилие 1100 Н, двигатель в масляной ванне и интенсивность 50%. Актуален для широких проёмов и сэндвич-панелей.
Интенсивная эксплуатация — промышленная автоматика с продолжительностью включения около 100% и подключением детекторов транспорта, подбирается под объект.
Холодный климат и снег — версии с магнитными концевыми выключателями (RTO-500M, RTO-1000M, RTO-2000M): они не забиваются снегом и грязью; при сильных морозах ставят обогревательный элемент.
Управление со смартфона — умные версии Roteo с модулем Wi-Fi и приложением ALUTECH Smart.
Какую автоматику ставить для частного дома, а какую — для предприятия
Сценарий объекта определяет не только класс мотора, но и набор периферии.
Для дачи с сезонным заездом хватит простого комплекта и пары брелоков. На участке постоянного проживания добавляют фотоэлементы, кодонаборную панель у калитки, иногда GSM-управление для гостей.
Во дворе многоквартирного дома или посёлка нагрузка кратно выше, а пользователей десятки: берут полупрофессиональное оборудование, подключают считыватели меток и ведут журнал доступа.
На проходной, складской территории или базе автопарка въезд работает весь день. Нужны промышленный класс, петлевые детекторы, светофоры, интеграция с контролем доступа и резервирование — запасная единица сокращает простой.
Частые ошибки при выборе привода
Большинство проблем закладывается не при монтаже, а на этапе подбора.
Ориентация только на цену: дешёвое устройство работает на пределе усилия, и ремонт съедает экономию.
Отсутствие запаса по весу — расчёт «ровно по массе» не учитывает лёд, ветер и износ.
Игнорирование состояния опор: просевшие столбы, перекос балки и разбитые ролики убивают редуктор быстрее перегрузки.
Экономия на фотоэлементах — без них привод не «видит» препятствие и может задеть автомобиль или человека.
Покупка подделки под известную марку: корпус похож, начинка нет, гарантия фиктивна.
Неверная длина рейки — её берут строго по ширине проёма, забывая про участок захода.
Что учесть до покупки: монтаж, электропитание и обслуживание
Под привод нужна закладная площадка — бетонное основание с закладной из швеллера, залитое ниже глубины промерзания. Её готовят заранее, вместе с фундаментом откатных ворот. Специалисты Марди могут залить закладную раму сами за дополнительную плату — детали уточняют на замере.
Питание подводят отдельной линией кабелем в гофре под землёй; сечение подбирают по длине трассы и мощности привода — его подскажет специалист на замере. Заземление обязательно: приводы Roteo относятся к I классу защиты, это и безопасность, и стабильная работа платы.
Обслуживание несложное, но регулярное:
- Дважды в год очищайте рейку и направляющую от песка, льда и мусора.
- Проверяйте зазор между шестернёй и рейкой — 1–2 мм.
- Смазывайте ролики и улавливатели по рекомендации изготовителя.
- Тестируйте фотоэлементы и реверс, протирайте линзы.
- Раз в сезон проверяйте ручную разблокировку.
Пошаговый алгоритм выбора
Сделайте замеры: ширина проёма, длина и высота створки, тип обшивки.
Посчитайте массу полотна вместе с консолью и противовесом.
Прибавьте 30–40% запаса и получите расчётное усилие.
Оцените число открываний в сутки и выберите класс по интенсивности.
Проверьте электропитание: привод Roteo подключается к сети 230 В с заземлением; при частых отключениях продумайте аккумуляторный модуль или ручное открывание.
Проверьте климатическое исполнение, степень защиты корпуса и тип концевых выключателей.
Подберите периферию: фотоэлементы, лампу, панель, брелоки.
Сравните бренды по сервису, гарантии и доступности запчастей.
Уточните готовность закладной и наличие электропитания на месте.
Соберите комплект и сверьте совместимость компонентов.
Частые вопросы
Бюджетная модель работает на пределе усилия и рассчитана на низкую интенсивность, поэтому изнашивается быстрее. На сервис и замену платы уходит больше, чем сэкономлено.
Ориентируются на реальную массу полотна с обшивкой и берут модель с запасом по усилию 30–40%. Он компенсирует обледенение, ветровую нагрузку и износ роликов.
Сравните массу и длину створки с паспортными значениями, оцените частоту открываний и то, насколько легко полотно катится вручную. Если цифры близки к верхней границе, берите следующую ступень.
Для обычного въезда достаточно бытового привода, подобранного по весу створки: Roteo RTO-500 для лёгких ворот до 500 кг или RTO-1000 для створок до 1000 кг. Сразу добавьте фотоэлементы; два пульта уже входят в комплект.
Да. Привод Roteo при отключении питания блокирует створку, поэтому посторонние не откроют ворота, а владелец открывает их ключом разблокировки из комплекта — после этого створка катится вручную.
Сеть 230 В проще в подключении и дешевле, на ней работают все приводы Roteo — в диапазоне от 160 до 270 В. Низковольтные решения на 24 В дают более плавный ход и могут работать от аккумулятора, но такие модели нужно подбирать отдельно.
Да, если полотно исправно катится, опоры устойчивы и нет перекоса балки. Потребуются место под закладную площадку и подвод кабеля.
